電動蝶閥

電動對夾式蝶閥

  • 【閥門型號】：D971X，D971F46，D973H
  • 【通徑規格】：DN50～DN1200
  • 【結構形式】：中線式、三偏心
  • 【閥體材料】：球墨鑄鐵、鑄鋼WCB、不銹鋼304、316
  • 【公稱壓力】：PN6、PN10、PN16、PN25
  • 【適用溫度】：-40℃～450℃
  • 【應用范圍】：水、蒸氣、油品、腐蝕性介質等
咨詢廠家 在線留言
  • 電動對夾式蝶閥

產品特點

電動對夾式蝶閥是依靠電動執行器的電源驅動來控制閥門的開關，電動對夾式蝶閥本身沒有法蘭，閥體厚度相對來說比較薄，是直接用一組螺栓穿過螺栓孔，將蝶閥夾在管道兩端法蘭之間，然后用螺栓連接起來，所以特別適用于現場空間有限、管道距離比較短的工況場合當中。由于對夾式電動蝶閥在溫度較高的情況下，螺栓會(huì )發生膨脹有可能會(huì )導致泄露，所以一般不建議使用在高溫工況里。

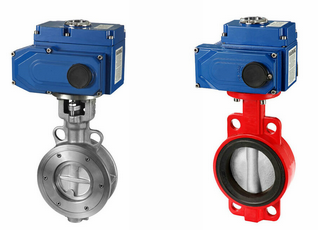

電動對夾式硬密封蝶閥                     電動對夾式軟密封蝶閥

電動對夾式蝶閥應用：
電動對夾式蝶閥根據密封材質不同分為硬密封和軟密封，軟密封蝶閥為中線式，一般用于溫度、壓力不是很高或帶腐蝕性介質的場所，具有防腐、零泄漏等優點。金屬硬密封蝶閥多為雙偏心或三偏心式，不僅適用于常溫常壓場合，在高溫高壓的工況當中也被廣泛應用，且閥座與碟板不摩擦，有使用壽命長等優點。對夾式電動蝶閥只需旋轉90°就可以快速開啟和關閉閥門，根據電動執行裝置功能選項和使用工況不同，可用來做閥門開和關的控制模式，也可用來調節介質流量、壓力的大小。

技術參數

公稱通徑 DN50～DN1200(mm)
公稱壓力 PN0.6、1.0、1.6、2.5MPa
連接形式 對夾式連接
閥體材質 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
密封材料 軟密封（橡膠、PTFE、PPL）、硬密封（不銹鋼）
電源電壓 AC220V、AC380V、DC24
泄露量 按GB/T4213-92，為Kv值的10-4，軟密封（零泄露）
適用介質 水、蒸氣、油品、腐蝕性介質等
控制方式 普通開關模式、調節控制型（4～20mA）

電動對夾式蝶閥安裝須知：

電動對夾式蝶閥一般不能用于管線的末端和下游需要拆卸的場合，因為當下游的法蘭拆卸下來的時候，對夾式的閥門會(huì )掉下來，這種情況就必須要在另外做短節以便拆卸，而法蘭式蝶閥不存在上面的問題，但是成本會(huì )比較高。
對夾式電動蝶閥和法蘭式蝶閥用途相同，都是對流體流量進行調節，它們的不同在于安裝形式，當壓力過大時，建議法蘭式蝶閥好一些，對于具有危險性的流體也建議使用法蘭式蝶閥的。

報價流程

閥門價格：

由于訂貨數量、包裝及運送方式要求不同，以及閥門原材料價格的波動，導致閥門價格會(huì )隨即產生較大的差異，所以我們的產品并沒有在網站上標明價格，敬請諒解。

如果您選中本網站的某款閥門產品，需要了解價格或索取相關技術資料等，請聯系我們。我們會(huì )立即回復，并且可以根據您的要求，為您選型合適的閥門產品，讓您的采購過程輕松愉快。

報價流程：

1、請將您選中的閥門的名稱(或產品型號)、所需要的訂貨數量、包裝要求、交貨時間、您的公司名稱以及貴公司地點和聯系方式傳真至021-36311208 或咨詢電話：021-60547555。

2、收到客戶采購清單之后，我公司會(huì )在第一時間為客戶提供閥門報價「價格清單」和選型「閥門型號」及技術指導等各項服務。

3、具體事宜商定：交貨期、特殊要求等等。

訂貨須知

一．客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）閥體材質（如：塑料，鑄鋼，不銹鋼...）
（2）連接形式（如：法蘭、螺紋、對夾...）
（3）公稱直徑、管道尺寸
（4）環境溫度、壓力范圍
（5）電源電壓，氣源氣壓
（6）流體性質（包括公稱壓力、溫度、粘度或酸堿性）
二．公司根據客戶特殊要求配置各類驅動裝置。（電動控制、氣動控制）
三．如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求（詳情參閱：閥門型號編制說明），在供需雙方理解一致的條件下簽訂合同。
四．客戶告訴所需的閥門型號、規格、數量以及交貨時間、地點后，按總額的 20% 預定金或全額貨款及時匯入我公司賬戶，其余貨款待發貨前匯入，以便及時安排發貨。
五．確認采購后，我公司嚴格按照貨期進行生產。根據訂貨品種和數量的不同，產品加工周期一般為3至30天，具體交貨時間以合同為準。為保證您所訂的貨物及時到位，請您盡量提早訂貨時間。
六．我公司根據客戶的需要，提供網絡(luò )配送服務，將貨品送至客戶設在各大城市的分公司（辦事處），實行送貨上門服務。產品驗收合格后，我公司進行售后服務。
