電動蝶閥

電動真空蝶閥

  • 【閥門型號】：GID高真空蝶閥
  • 【通徑規格】：DN50-DN400
  • 【結構形式】：對夾式
  • 【閥體材料】：不銹鋼304、316、316L
  • 【公稱壓力】：2x105～1.3x10-5
  • 【適用溫度】：丁腈橡膠-25～+80℃，氟橡膠-30～+150℃
  • 【應用范圍】：真空系統,空氣及非腐蝕性氣體
咨詢廠家 在線留言
  • 電動真空蝶閥

產品特點

GID電動高真空蝶閥是指工作壓力低于標準大氣壓的閥門，屬于密封型蝶閥，泄漏量為零，主要用于真空系統中接通或切斷管路中的氣流，或者調節氣流量大小，一般工作介質為空氣和非腐蝕性氣體。電動高真空蝶閥通過執行器驅動閥桿帶動碟板來實現閥門開、關或中間位置的控制，從而達到接通或切斷真空管路中氣流的目的，閥門采用夾緊結構，把閥板的密封圈夾緊，除了能用在真空狀態下，也能在低壓狀態下使用。
電動真空蝶閥通常根據工作壓力，可分為三大類：

低真空閥：絕對壓力在 101325~0.133Pa
高真空閥：絕對壓力在 0.133~1.33 × 10-6Pa
超高真空閥：絕對壓力在 1.33 × 10-6~1.33 × 10-10Pa
電動高真空蝶閥特點：
1、軸承采用自潤滑軸承，摩擦阻力小。
2、不必從管路上拆卸閥門即可更換蝶板密封圈。
3、該閥能對介質雙向截止，實現可靠的密封，雙向零泄漏。
4、軸封采用具有自動補償的特殊結構，隔斷外界大氣與管道的連通，從而保證管道的真空度。

技術參數

適用范圍(Pa) 2x105～1.3x10-5
漏氣率（Pa.L/S) ≤1.3x10-6
驅動形式 電動控制 AC220V【AC380V；DC24V】
介質溫度(℃) 丁腈橡膠-25 ~ +80，氟橡膠-30 ~ +150，
法蘭標準 GB6070.3-85
安裝位置 任意
信號反饋
標準出廠：帶無源觸點型
特殊指定：4～20mA DC調節型
作用形式   開關型（開關兩位控制）
  調節型（4-20mA信號調節流量大?。?/span>

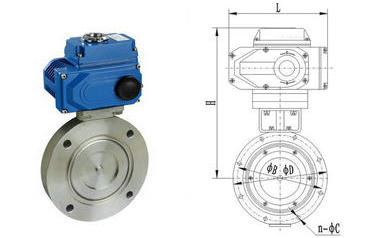

電動真空蝶閥連接尺寸：
公稱通徑(DN) 50 63 80 100 125 150 200 250 300 400
連接尺寸 A 26 32 35 50 55 60
ΦD 110 130 145 165 200 225 285 335 425 510
ΦB 90 110 125 145 175 200 260 310 395 480
n-ΦC 4-Φ9 8-Φ9 4-Φ12 12-Φ11 12-Φ14 16-Φ14
