電動蝶閥

電動通風蝶閥

  • 【閥門型號】：D941W
  • 【通徑規格】：DN50～DN1200
  • 【結構形式】：中線型（法蘭）
  • 【閥體材料】：鑄鋼WCB、不銹鋼304、不銹鋼316
  • 【公稱壓力】：PN1、PN2.5、PN6、PN10
  • 【適用溫度】：-40℃～+450℃以上
  • 【應用范圍】：工業、冶金、煙氣除塵、環保等管道
咨詢廠家 在線留言
  • 電動通風蝶閥

產品特點

電動通風蝶閥又稱電動風量調節蝶閥，由角行程電動執行機構和蝶閥組成，采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造，適用于兩位切斷的場合，閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤1.0MPa，主要于工業、冶金、煙氣除塵、環保等管道作為氣體介質調節流量或切斷。不適應耐高溫、高壓及耐腐蝕、抗磨損等行業。

電動通風蝶閥性能特點：

1.結構簡單、口徑大、重量輕、操作方便。
2.驅動力矩小，啟閉靈活，操作方便。
3.可多工位安裝，不會(huì )受到介質的影響。
4.閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。
5.蝶板與閥體的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。

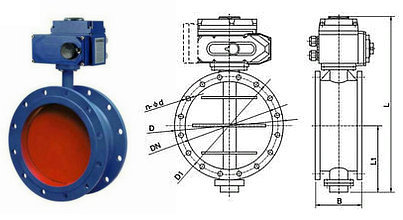

電動通風蝶閥結構圖

電動通風蝶閥工作原理：

電動通風蝶閥由電動執行機構輸入電源信號，依靠電壓驅動使碟板在90°范圍內自由轉動，以達到介質流量的啟閉或調節，特別適用于壓力不是很高的的空氣或其它氣體等低壓場所的流量調節及壓力控制，此外在高溫狀態的氣體及蝕性介質工況中也被廣泛適用。

電動通風蝶閥執行機構：
控制方式：電動控制（電源驅動）
介質溫度：-40℃～+450℃（鋼板卷焊），+450℃以上（不銹鋼板卷焊）
轉角范圍：0-90度
流量特性：近似百分比
法蘭標準：GB/T9115-2000鋼制管法蘭焊接標準
執行機構：可配角行程系列電動執行機構
控制方式：普通開關型（無源觸點開關型）、調節型（輸入輸出4-20mA）
電動通風蝶閥性能指標：

項 目：指 標 值
基本誤差%：±2.5
回差%：2.0
死區%：3.0
始終點偏差%：±2.5
額定行程偏差%：+2.5
允許泄漏量1/h：2×10-2×閥額定容量

技術參數

公稱通徑 DN50～DN1200
公稱壓力 PN0.1、0.25、0.6、1.0Mpa
連接形式 法蘭式
閥體結構 A型
試驗壓力 密封0.15Mpa，殼體0.11Mpa
流量特性 線性/等百分比特性
密封形式 開放式、后入式（超高溫適用）、密封式（常溫適用）
適用介質 含塵氣體、空氣、煤氣、高溫煙氣

報價流程

閥門價格：

由于訂貨數量、包裝及運送方式要求不同，以及閥門原材料價格的波動，導致閥門價格會(huì )隨即產生較大的差異，所以我們的產品并沒有在網站上標明價格，敬請諒解。

如果您選中本網站的某款閥門產品，需要了解價格或索取相關技術資料等，請聯系我們。我們會(huì )立即回復，并且可以根據您的要求，為您選型合適的閥門產品，讓您的采購過程輕松愉快。

報價流程：

1、請將您選中的閥門的名稱(或產品型號)、所需要的訂貨數量、包裝要求、交貨時間、您的公司名稱以及貴公司地點和聯系方式傳真至021-36311208 或咨詢電話：021-60547555。

2、收到客戶采購清單之后，我公司會(huì )在第一時間為客戶提供閥門報價「價格清單」和選型「閥門型號」及技術指導等各項服務。

3、具體事宜商定：交貨期、特殊要求等等。

訂貨須知

一．客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）閥體材質（如：塑料，鑄鋼，不銹鋼...）
（2）連接形式（如：法蘭、螺紋、對夾...）
（3）公稱直徑、管道尺寸
（4）環境溫度、壓力范圍
（5）電源電壓，氣源氣壓
（6）流體性質（包括公稱壓力、溫度、粘度或酸堿性）
二．公司根據客戶特殊要求配置各類驅動裝置。（電動控制、氣動控制）
三．如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求（詳情參閱：閥門型號編制說明），在供需雙方理解一致的條件下簽訂合同。
四．客戶告訴所需的閥門型號、規格、數量以及交貨時間、地點后，按總額的 20% 預定金或全額貨款及時匯入我公司賬戶，其余貨款待發貨前匯入，以便及時安排發貨。
五．確認采購后，我公司嚴格按照貨期進行生產。根據訂貨品種和數量的不同，產品加工周期一般為3至30天，具體交貨時間以合同為準。為保證您所訂的貨物及時到位，請您盡量提早訂貨時間。
六．我公司根據客戶的需要，提供網絡(luò )配送服務，將貨品送至客戶設在各大城市的分公司（辦事處），實行送貨上門服務。產品驗收合格后，我公司進行售后服務。
