氣動蝶閥

氣動軟密封蝶閥

  • 【閥門型號】：D671X，D641X，D671F46，D641F46
  • 【通徑規格】：DN50～DN1200
  • 【結構形式】：中線型（對夾式，法蘭）
  • 【閥體材料】：球墨鑄鐵、鑄鋼WCB、不銹鋼304、316
  • 【公稱壓力】：PN6、PN10、PN16
  • 【適用溫度】：-40℃～150℃
  • 【應用范圍】：水、氣體、油品、腐蝕性介質等
咨詢廠家 在線留言
  • 氣動軟密封蝶閥

產品特點

氣動軟密封蝶閥是一種防腐蝕性和密封性較好的中線型蝶閥，一般分為法蘭或對夾式連接，可用于含有腐蝕性介質及泄露量要求較高的常溫常壓場合。氣動軟密封蝶閥采用密封結構，密封材料有橡膠、聚四氟乙烯等，泄露量可達到零泄露。由于結構特征的限制，氣動軟密封蝶閥不適用于高溫、高壓及抗磨損等行業，只適合在常溫環境和低壓、中壓等場所做開關切斷和調節流量使用。
氣動軟密封蝶閥優點：

1、結構簡潔，流阻系數小，流量特性趨于直線，不會(huì )滯留雜物。
2、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
3、分為氣動對夾式軟密封蝶閥和氣動法蘭軟密封蝶閥，滿足不同管道。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長。

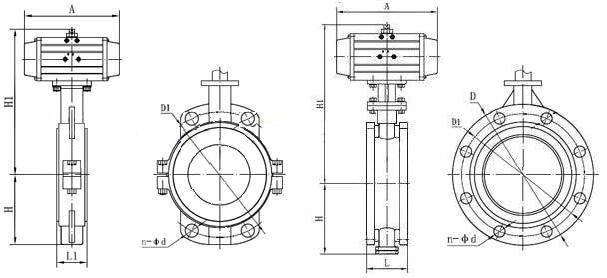

氣動對夾式軟密封蝶閥結構           氣動法蘭軟密封蝶閥結構

氣動軟密封蝶閥和氣動硬密封蝶閥的區別：

1、軟密封蝶閥多為中線型，硬密封多為單偏心、雙偏心、三偏心蝶閥結構。
2、軟密封用于常溫環境。硬密封可用于低溫、常溫、高溫等環境。
3、軟密封使用于低壓-常壓，硬密封還可以使用于中高壓。
4、軟密封和三偏心硬密封蝶閥密封性能比較好，三偏心蝶閥在高壓高溫環境下可以保持良好的密封。
5、軟密封蝶閥的優點是密封性能好，缺點是容易老化、磨損、使用壽命短。
6、硬密封蝶閥使用壽命長，但是密封性相對比軟密封差。

技術參數

公稱通徑 DN50～DN1200(mm)
壓力等級 PN1.0、1.6、2.5MPa
連接方式 對夾或法蘭連接
閥芯形式 碟板式
驅動方式 氣源驅動,壓縮空氣5～7bar(可帶手輪)
動作范圍 0～90°
密封材質 各種橡膠、聚四氟乙烯
工作場合 各種腐蝕性介質等(常溫常壓、低溫低壓場合)
附件選項 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
控制方式 開關兩位控制,氣開、氣關式、彈簧復位、智能調節型(4～20mA模擬量信號)



氣動軟密封蝶閥密封材料：



材料品種
氯丁橡膠
丁腈橡膠
乙丙橡膠
聚四氟乙烯
硅橡膠
氟橡膠
代號
×或 0rJ
XA或orJA
XB或orJB
xC、JC或0rF
XD或orJD
× E或orJE
耐最高溫度
82℃
93℃
150℃
232℃
250℃
204℃
耐最低溫度
-40℃
-40℃
-40℃
-268℃
-70℃
-23℃
適用工作溫度
≤65℃
≤80℃
≤120℃
≤200℃
≤200℃
≤180℃
